현대 전자기기 설계 및 제작에 있어 안정적이고 효율적인 연결은 매우 중요한 요소입니다. 각종 통신 장비, 산업 자동화 설비, 컴퓨터 주변기기 등 다양한 분야에서 필수적으로 사용되는 커넥터는 시스템의 성능과 안정성을 좌우하는 핵심 부품이라 할 수 있습니다. 오늘 소개할 제품은 바로 이러한 중요성을 인지하고 정밀한 연결을 가능하게 하는 DSH01-15M D-Sub 커넥터입니다. 3열 15핀 MALE 타입으로 설계된 이 커넥터는 땜(Soldering) 방식으로 연결되어 견고하고 안정적인 전기적 연결을 제공합니다. 이 글에서는 DSH01-15M D-Sub 커넥터의 특징, 활용 분야, 그리고 사용 시 고려해야 할 사항들을 상세히 안내하여 여러분의 전자 부품 선택에 도움을 드리고자 합니다.
D-Sub 커넥터의 기본 이해
D-Sub 커넥터란 무엇인가?
D-Sub 커넥터는 "D-Subminiature"의 약자로, 이름에서 알 수 있듯이 D자 모양의 금속 쉘(Shell)을 가진 커넥터입니다. 이 쉘은 커넥터의 물리적인 강도를 높이고, 전자파 간섭(EMI)을 차폐하는 역할을 합니다. D-Sub 커넥터는 다양한 핀 수와 배열을 가지고 있으며, 컴퓨터, 통신 장비, 산업용 장비 등 광범위한 분야에서 데이터 및 전원 전송을 위해 사용됩니다.
D-Sub 커넥터의 다양한 종류
D-Sub 커넥터는 핀 수, 배열 방식, 연결 방식 등에 따라 다양한 종류로 나뉩니다. 일반적으로 9핀, 15핀, 25핀, 37핀 등이 널리 사용되며, 각 핀 수는 연결해야 하는 신호의 수에 따라 선택됩니다. 또한, 배열 방식에 따라 표준 밀도(Standard Density), 고밀도(High Density), 초고밀도(Ultra High Density) 등으로 구분됩니다. 연결 방식으로는 땜(Soldering), 압착(Crimping), IDC(Insulation Displacement Connector) 등이 있으며, 각각의 방식은 작업 환경과 요구 사항에 따라 선택됩니다.
DSH01-15M D-Sub 커넥터 상세 분석
제품 사양 및 특징

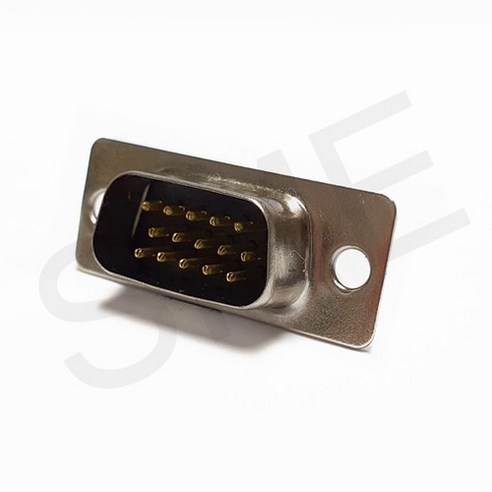

DSH01-15M은 3열 15핀 MALE 타입의 D-Sub 커넥터입니다. 땜 방식으로 연결되며, 정밀한 전자 부품 연결을 위한 핵심적인 역할을 수행합니다. 주요 특징은 다음과 같습니다.
- 3열 15핀 MALE 타입: 15개의 핀이 3열로 배열되어 있어 특정 규격에 맞는 안정적인 데이터 및 신호 전송이 가능합니다. MALE 타입은 일반적으로 케이블에 연결되어 암(FEMALE) 타입 커넥터와 결합됩니다.
- 땜(Soldering) 방식: 땜 방식은 커넥터의 핀과 전선을 직접 납땜하여 연결하는 방식으로, 견고하고 안정적인 전기적 연결을 제공합니다. 진동이나 충격이 많은 환경에서도 연결이 끊어질 위험이 적으며, 높은 신뢰성을 요구하는 애플리케이션에 적합합니다.
- D자 모양의 쉘: D자 모양의 금속 쉘은 커넥터를 보호하고 외부 전자파 간섭을 차단하여 신호의 안정성을 높입니다.
- 중국 제조, SME 수입: 해당 제품은 중국에서 제조되었으며, SME를 통해 수입되었습니다. 글로벌 소싱을 통해 합리적인 가격으로 고품질의 제품을 제공합니다.
DSH01-15M의 활용 분야
DSH01-15M D-Sub 커넥터는 다양한 분야에서 활용될 수 있습니다. 주요 활용 분야는 다음과 같습니다.
- 산업 자동화: 산업용 장비, 로봇, 센서 등의 연결에 사용되어 자동화 시스템의 안정적인 작동을 지원합니다. 땜 방식의 견고한 연결은 열악한 산업 환경에서도 신뢰성을 유지합니다.
- 통신 장비: 통신 장비 간의 데이터 전송을 위한 연결에 사용됩니다. 안정적인 신호 전송은 통신 시스템의 성능을 향상시키는 데 중요한 역할을 합니다.
- 컴퓨터 주변기기: 프린터, 스캐너, 모니터 등 컴퓨터 주변기기를 연결하는 데 사용됩니다. 안정적인 연결은 데이터 손실을 방지하고 원활한 작동을 보장합니다.
- 의료 장비: 정밀한 의료 장비의 데이터 및 신호 전송에 사용됩니다. 높은 신뢰성은 환자의 안전과 직결되므로 땜 방식의 견고한 연결이 선호됩니다.
- 각종 컨트롤러 연결: 아두이노, 라즈베리 파이 등 각종 컨트롤러와 외부 장치를 연결하여 다양한 프로젝트 및 실험에 활용될 수 있습니다.
DSH01-15M 사용 시 고려 사항
DSH01-15M D-Sub 커넥터를 사용할 때에는 다음과 같은 사항들을 고려해야 합니다.
- 땜 작업: 땜 작업은 정확하고 신중하게 수행해야 합니다. 땜 온도가 너무 높거나 땜 시간이 너무 길면 커넥터의 손상을 초래할 수 있습니다. 적절한 온도와 시간을 유지하고, 땜 작업 시 발생하는 유해 가스를 흡입하지 않도록 환기를 충분히 해야 합니다.
- ESD 보호: 정전기 방전(ESD)에 민감한 부품이므로, 작업 시 ESD 보호 장비를 착용하고 정전기 방지 환경에서 작업해야 합니다.
- 호환성 확인: 연결하려는 상대 커넥터의 타입(FEMALE)과 핀 배열이 DSH01-15M과 호환되는지 확인해야 합니다. 잘못된 연결은 장비의 손상으로 이어질 수 있습니다.
- 케이블 선택: 15핀에 적합한 케이블을 선택해야 합니다. 핀 배열과 신호 특성을 고려하여 적절한 케이블을 선택하고, 케이블 연결 시 극성을 정확히 확인해야 합니다.
- 수량: 5개 이상부터 주문이 가능하므로, 필요한 수량을 미리 확인하고 주문해야 합니다.
DSH01-15M 구매 정보 및 가격
DSH01-15M D-Sub 커넥터는 개당 400원의 합리적인 가격으로 제공됩니다. 배송료는 3,000원이며, 총 수량은 1개입니다. 최소 주문 수량은 5개이므로, 필요 수량을 확인 후 주문하시기 바랍니다.
- 가격: 400원/개
- 배송료: 3,000원
- 최소 주문 수량: 5개
결론
DSH01-15M D-Sub 커넥터는 3열 15핀 MALE 타입의 땜 방식 커넥터로, 산업 자동화, 통신 장비, 컴퓨터 주변기기 등 다양한 분야에서 안정적인 연결을 제공합니다. 땜 방식의 견고한 연결은 진동이나 충격이 많은 환경에서도 신뢰성을 유지하며, D자 모양의 쉘은 외부 전자파 간섭을 차단하여 신호의 안정성을 높입니다. 이 글에서 제공된 정보를 바탕으로 DSH01-15M D-Sub 커넥터를 선택하고, 올바르게 사용하여 여러분의 프로젝트와 시스템을 성공적으로 완성하시기 바랍니다. 땜 작업 시 주의 사항을 반드시 숙지하고 안전하게 작업을 진행해야 하며, 호환성 및 케이블 선택에도 신중을 기해야 합니다.
자주 묻는 질문 (FAQ)
Q1: DSH01-15M 커넥터는 어떤 용도로 사용되나요?
A1: DSH01-15M D-Sub 커넥터는 산업 자동화 장비, 통신 장비, 컴퓨터 주변기기, 의료 장비 등 다양한 분야에서 데이터 및 신호 전송을 위한 연결에 사용됩니다. 특히, 땜 방식의 견고한 연결은 진동이나 충격이 많은 환경에서 안정적인 성능을 보장합니다.
Q2: DSH01-15M 커넥터의 땜 작업 시 주의해야 할 점은 무엇인가요?
A2: 땜 작업 시에는 적절한 온도와 시간을 유지해야 합니다. 땜 온도가 너무 높거나 땜 시간이 너무 길면 커넥터가 손상될 수 있습니다. 또한, 땜 작업 시 발생하는 유해 가스를 흡입하지 않도록 환기를 충분히 해야 하며, ESD 보호 장비를 착용하고 정전기 방지 환경에서 작업하는 것이 중요합니다.
Q3: DSH01-15M 커넥터와 호환되는 케이블은 어떻게 선택해야 하나요?
A3: DSH01-15M 커넥터의 15핀 배열과 신호 특성을 고려하여 적절한 케이블을 선택해야 합니다. 케이블 연결 시에는 극성을 정확히 확인해야 하며, 잘못된 연결은 장비의 손상으로 이어질 수 있으므로 주의해야 합니다. 데이터 시트를 참고하거나 전문가의 조언을 구하는 것이 좋습니다.
