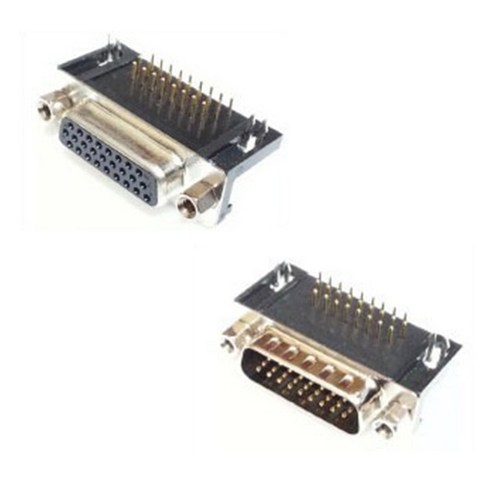

현대 전자기기 설계에서 커넥터는 마치 혈관과 같은 역할을 수행합니다. 각 부품들을 연결하여 신호와 전력을 원활하게 전달하는 핵심 부품이기 때문입니다. 그 중에서도 D-SUB 커넥터는 그 견고함과 범용성으로 인해 오랫동안 다양한 산업 분야에서 사랑받아 왔습니다. 오늘은 PCB(Printed Circuit Board, 인쇄 회로 기판)에 최적화된, 그리고 공간 효율성을 극대화한 D-SUB 26핀 기역자 커넥터에 대해 심도 있게 알아보겠습니다. 특히 RIGHT ANGLE, 즉 직각 형태로 설계되어 좁은 공간에서도 유연하게 적용할 수 있는 이 특별한 커넥터의 매력을 파헤쳐 보겠습니다.
D-SUB 커넥터란 무엇인가?
D-SUB 커넥터의 역사와 특징
D-SUB 커넥터는 알파벳 "D" 모양의 금속 쉘로 둘러싸인 다수의 핀으로 구성된 인터페이스 커넥터입니다. 과거 컴퓨터의 시리얼 포트, 프린터 포트 등으로 널리 사용되었으며, 현재는 산업 장비, 통신 장비, 데이터 수집 시스템 등 다양한 분야에서 그 견고함과 신뢰성을 인정받아 꾸준히 사용되고 있습니다. D-SUB 커넥터의 가장 큰 장점은 외부 환경으로부터의 노이즈를 효과적으로 차단하고, 물리적인 충격으로부터 핀을 보호하여 안정적인 연결을 보장한다는 점입니다.
D-SUB 26핀 커넥터의 활용 분야
D-SUB 26핀 커넥터는 다양한 분야에서 활용될 수 있는 다재다능한 인터페이스 솔루션입니다. 특히, 다음과 같은 영역에서 그 가치를 빛냅니다.
- 산업 자동화: 센서, 액추에이터, 모터 드라이버 등 다양한 산업 자동화 장비의 연결에 사용되어, 안정적인 데이터 통신과 전원 공급을 제공합니다.
- 데이터 수집 시스템: 데이터 로거, 계측 장비, 신호 분석기 등 정밀한 데이터 수집을 요구하는 시스템에서 중요한 역할을 수행합니다.
- 통신 장비: 모뎀, 라우터, 스위치 등 네트워크 장비 간의 연결을 지원하며, 고속 데이터 전송을 위한 안정적인 인터페이스를 제공합니다.
- 의료 장비: 의료용 영상 장비, 환자 모니터링 시스템 등 고도의 신뢰성을 요구하는 의료 장비의 데이터 및 전원 연결에 사용됩니다.
- 임베디드 시스템: 소형화된 전자 장치, 로봇 제어 시스템 등 다양한 임베디드 시스템에서 컨트롤러와 주변 장치 간의 연결을 담당합니다.
D-SUB 26핀 PCB용 기역자 커넥터의 특별함
RIGHT ANGLE 디자인의 장점
일반적인 스트레이트 타입의 D-SUB 커넥터와 달리, 기역자(RIGHT ANGLE) 커넥터는 PCB 표면에 수직으로 장착됩니다. 이러한 디자인은 다음과 같은 뚜렷한 장점을 제공합니다.
- 공간 절약: PCB 공간을 효율적으로 활용하여 소형화된 장비 설계에 유리합니다. 특히 제한된 공간 내에서 여러 부품을 배치해야 하는 경우, 기역자 커넥터는 필수적인 선택이 될 수 있습니다.
- 배선 용이성: 커넥터가 PCB 측면으로 향하게 되어, 케이블 연결 시 배선 경로를 깔끔하게 정리할 수 있습니다. 이는 장비 내부의 공기 흐름을 개선하고, 유지보수 편의성을 높이는 데 기여합니다.
- 기계적 안정성: 외부 충격이나 진동으로부터 커넥터 연결 부위를 보호하여, 장비의 전체적인 내구성을 향상시킵니다.
3열 26핀 구성의 특징
이 제품은 3열로 구성된 26개의 핀을 가지고 있습니다. 이러한 핀 구성은 다음과 같은 이점을 제공합니다.
- 다양한 신호 지원: 26개의 핀은 다양한 종류의 신호(데이터, 제어, 전원 등)를 동시에 전송할 수 있도록 합니다. 이는 복잡한 시스템에서 여러 기능을 통합하는 데 유용합니다.
- 높은 연결 밀도: 작은 공간 내에서 많은 수의 신호를 연결할 수 있어, 장비의 소형화 및 고집적화를 가능하게 합니다.
- 표준화된 인터페이스: 26핀 D-SUB 커넥터는 산업 표준으로 널리 사용되므로, 다양한 장비와의 호환성을 보장합니다.
제품 상세 정보 분석
대만산 OEM 제품의 품질
이 제품은 대만에서 OEM 방식으로 생산되었습니다. 대만은 전자 부품 제조 분야에서 높은 기술력과 품질 관리 능력을 인정받고 있습니다. 따라서 이 커넥터는 합리적인 가격과 함께 우수한 품질을 기대할 수 있습니다.
기술적인 사양 고려 사항
D-SUB 커넥터를 선택할 때 고려해야 할 몇 가지 중요한 기술적인 사양이 있습니다.
- 정격 전류 및 전압: 커넥터가 안전하게 처리할 수 있는 최대 전류 및 전압을 확인해야 합니다. 이는 연결되는 장비의 전력 요구 사항과 일치해야 합니다.
- 접촉 저항: 커넥터의 접촉 저항은 신호 품질에 큰 영향을 미칩니다. 낮은 접촉 저항을 가진 커넥터를 선택하면 신호 손실을 최소화할 수 있습니다.
- 내구성: 커넥터의 삽입/분리 횟수는 제품의 수명을 결정하는 중요한 요소입니다. 잦은 삽입/분리가 예상되는 환경에서는 내구성이 높은 커넥터를 선택해야 합니다.
- 작동 온도 범위: 커넥터가 사용될 환경의 온도 범위를 고려해야 합니다. 극단적인 온도 조건에서도 안정적으로 작동하는 커넥터를 선택하는 것이 중요합니다.
- 절연 저항: 커넥터의 절연 저항은 전기적 안전과 관련됩니다. 높은 절연 저항을 가진 커넥터를 선택하면 누전의 위험을 줄일 수 있습니다.
PCB 설계 시 고려 사항
D-SUB 26핀 기역자 커넥터를 PCB에 장착할 때 다음과 같은 사항을 고려해야 합니다.
- 풋프린트 설계: 커넥터의 정확한 풋프린트(장착 패턴)를 PCB 설계에 반영해야 합니다. 이는 커넥터가 PCB에 정확하게 장착될 수 있도록 보장합니다.
- 솔더링: 커넥터의 핀을 PCB에 솔더링할 때, 과도한 열을 가하지 않도록 주의해야 합니다. 또한, 솔더 페이스트를 균일하게 도포하여 안정적인 전기적 연결을 확보해야 합니다.
- 고정 장치: 커넥터를 PCB에 더욱 단단하게 고정하기 위해, 나사, 클립 등의 고정 장치를 사용하는 것이 좋습니다. 이는 외부 충격이나 진동으로부터 연결 부위를 보호하는 데 도움이 됩니다.
가격 및 배송 정보
이 D-SUB 26핀 PCB용 기역자 커넥터는 개당 1,000원이라는 매우 합리적인 가격으로 제공됩니다. 여기에 배송료 3,000원이 추가됩니다. 대량 구매 시에는 별도의 할인 혜택이 제공될 수 있으니, 판매자에게 문의하는 것이 좋습니다.
왜 이 커넥터를 선택해야 할까요?
결론적으로, D-SUB 26핀 PCB용 기역자 커넥터는 다음과 같은 이유로 탁월한 선택입니다.
- 공간 효율성: RIGHT ANGLE 디자인으로 좁은 공간에서도 유연하게 사용 가능합니다.
- 다양한 활용: 산업 자동화, 데이터 수집, 통신 장비 등 다양한 분야에 적용할 수 있습니다.
- 견고한 내구성: 대만산 OEM 제품으로 안정적인 품질을 보장합니다.
- 합리적인 가격: 개당 1,000원이라는 저렴한 가격으로 뛰어난 가치를 제공합니다.
이제 여러분의 프로젝트에 이 D-SUB 26핀 PCB용 기역자 커넥터를 적용하여, 더욱 안정적이고 효율적인 시스템을 구축해 보세요.
